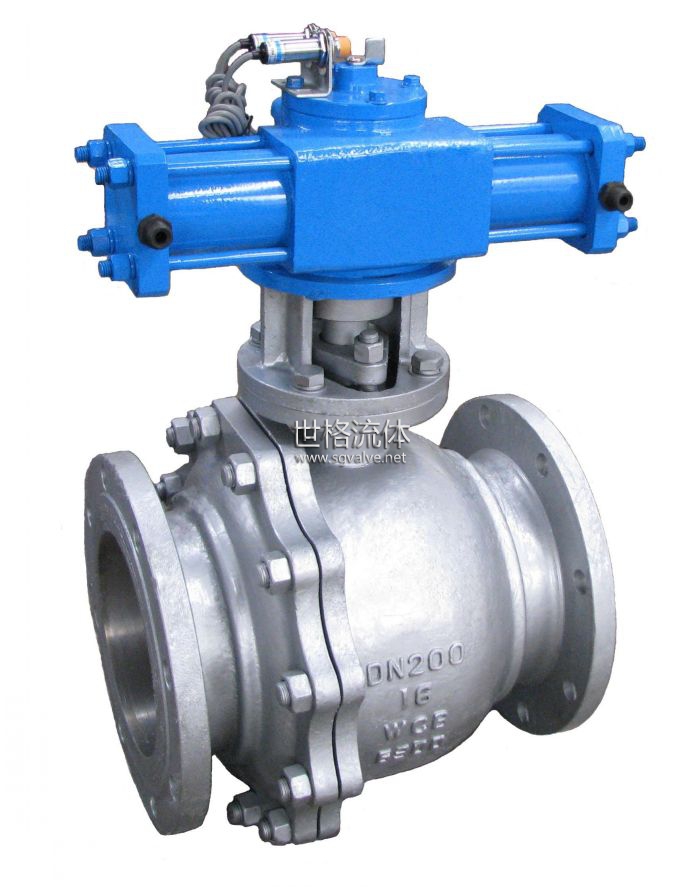

产品名称：Q741F液动不锈钢球阀

产品介绍：

液动球阀Q741F液动不锈钢球阀/防爆液动法兰球阀/液动法兰球阀/液动碳钢球阀/精小型液动法兰球阀适用于水、石油、天然气、钻井液等介质的集输管线上作为起闭装置。液动法兰球阀由液动装置和球阀两大部分组成。依靠液动装置使阀杆旋转带动球体转动来达到启闭的作用。

技术参数：

公称压力：1.6、2.5、4.0、6.4MPa

使用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）

公称通径：DN50～800mm

阀体材质：304、316、316L、WCB、HT200

连接法兰：JB/T79．GB913．HG20592

适用介质：空气、水、蒸汽、油等流体

产品优点：

液动阀门更方便用户操作轻便，远距离自动化操作，发展了半球阀的用途范围，特别在恶劣的环境下不便于人工操作或常开动作时，配套自动化电脑操作情况下，双偏心式半球阀配置液动执行机构，更为开创新的创意。该阀门具有开启力小，关闭能破除结垢障碍，实现密封性能好等双偏心半球阀的一切优点，耐磨。耐腐蚀材质。液动阀门广泛应用于水、蒸汽、污水、造纸、石油化工、天然气、溶液及矿浆两相混流介质，及含尘气体，含颗粒流体、粉末固体介质输送的理想设备，使用液动操作，更方便的适用于管理自动化，远距离操纵，配置液动讯号装置，可用于自动化操作与集中控制。

结构特点：

1、结构简单可靠、体积小。

2、传动平稳可靠。

3、液压缸可以获得很大的输出力矩。

4、阀门的开关可以通过定压溢流阀得到精确的调整，包括开启和关闭力矩的调整；其力矩甚至可以通过液压仪表直接反映出来。

5、阀门开启速度调节方便。

6、在突然发生事故动力中断时，仍可利用蓄能器进行一次或数次启闭操作。

主要技术参数：

1、液源压力：1.0-4.0MPa

2、输入信号：电信号0-10MA,4-20MA

3、回讯器电压：AC220V,DC24V

4、液源接口：M16X1.5,M18x1.5

5、工作环境温度：-20度-90度，特殊-45度-120度

6、公称压力：1.6MPa

7、强度试验：2.4MPa

8、水密封试验：1.8MPa

9、气密封试验：0.5-0.7MPa

SG液动执行器简介：

液动执行器是一款新型液动执行机构。SG系列执行器通过三维建模软件Solidworks设计与优化。与市面上同类产品相比，具有外形精巧美观、结构紧凑合理、坚固耐用、输出扭矩大、使用寿命长等特点。SG系列执行器可以作为球阀、蝶阀、旋塞阀等阀门或其它1/4回转装置的执行元件。配套液控电磁阀、流量控制阀、限位开关等元件可以实现球阀、蝶阀、旋塞阀等阀门或其它1/4回转装置的就地/远程智能化控制。SG系列液动执行器广泛应用于石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备中。

产品特点：

1. 支持单作用和双作用配置。

2. 基于齿轮齿条式设计，结构简单可靠、体积小巧、动作平稳、输出力矩大。

3. 齿轮齿条使用45#钢，可以承受更高的工作压力、输出更大的力矩。

4. 液压缸使用45#无缝钢管，综合力学性能好；内表面平滑，摩擦系数低，确保更长的使用寿命。

5. 执行器背面设计有两个调节螺栓,行程调节更加方便。支持双向行程调节,调节范围±5°。

6. 执行器底部连接符合ISO5211标准。使产品更加具有通用性与互换性。

7. 执行器顶部连接符合NAMUR标准。支持标准阀位指示器、限位开关的安装(HA32需要特殊的安装支架)。

典型应用：

球阀、蝶阀、旋塞阀及其它1/4回转装置的自动化。

工作条件：

1. 液压油：使用无腐蚀性的抗磨液压油；运动粘度中等。

2. 额定压力：设计压力20MPa；极限使用压力16MPa。

3. 适用温度：-20~+80°C

4. 抗振动性：适用于无强烈振动的环境

5. 润滑：使用自润滑轴承，在正常工作条件下，无需添加润滑剂。

6. 安装：适合室内外安装使用。

7. 选型与标记：根据具体工作条件合理选型；相关参数将标记在产品铭牌上。

附件支持：

1. 手动机构：支持离合式手动机构或手动泵

2. 限位开关盒：可装各类限位开关或位置变送器。

3. 液压电磁阀、电液伺服系统、蓄能器等用于操作或控制阀门。

浙江世格流体科技有限公司 主要生产销售【液动球阀Q741F液动不锈钢球阀/防爆液动法兰球阀/液动法兰球阀/液动碳钢球阀/精小型液动法兰球阀】，公司始终遵循“以科技为先导，以品质为保证，以诚信为准则，以服务为目标”的经营理念，秉持“*适应和满足市场”的原则，恪守“诚信为本，追求”的信念，坚持追求优良品质，精益求精，快速务实，努力为新老客户提供可靠的产品与服务，为客户创造价值。
