一种新型黑水角阀。包括阀体（１）、阀座（３），以及安装在阀体（１）内的阀芯本体（２），其特点是，在所述阀芯本体（２）外侧面上设有与阀体（１）内表面间隙配合从而起导向作用的至少一个圆柱形表面（５），并且在阀芯本体（２）上端开有槽从而与阀杆连接，在阀芯本体（２）下端设有与阀座（３）开口处密封配合的凸台（６）。在煤化工黑水工况中采用本发明后，高温、高速介质在进入阀体（１）后，受到阀芯结构的分流作用，消除了离心力，减小了介质对阀座（３）的直接冲刷，经试用证明能使整台阀门的寿命延长３～５个月。阀芯的长导向结构稳固了阀杆，提高了阀杆的使用寿命。另外阀芯表面可以进行喷涂或熔敷处理，提高耐磨性。煤化工是以煤为原料，经过化学加工，使煤转化为气体、液体、固体燃料以及化学品，并生产出各种化工产品的工业。煤化工包括煤的一次化学加工、二次化学加工和深度化学加工，煤的焦化、气化、液化，煤的合成气化工、焦油化工和电石乙炔化工等等。根据生产工艺与产品的不同主要分为煤焦化、煤电石、煤气化和煤液化4条主要生产链。其中，煤焦化、煤电石、煤气化中的合成氨等属于传统煤化工，而煤气化制醇醚燃料，煤液化、煤气化制烯烃等则属于现代新型煤化工领域。目前已成功地开发出对煤种适应性广、气化压力高、生产能力大、气化效率高、污染少的新一代煤气化工艺，主要有荷兰壳牌（Shell）的粉煤气化工艺、德国克鲁伯-考柏斯（Krupp-Koppers）的Prenflo工艺，美国德士古（Texaco）和Destec的水煤浆气化工艺以及德国黑水泵的GSP工艺等。

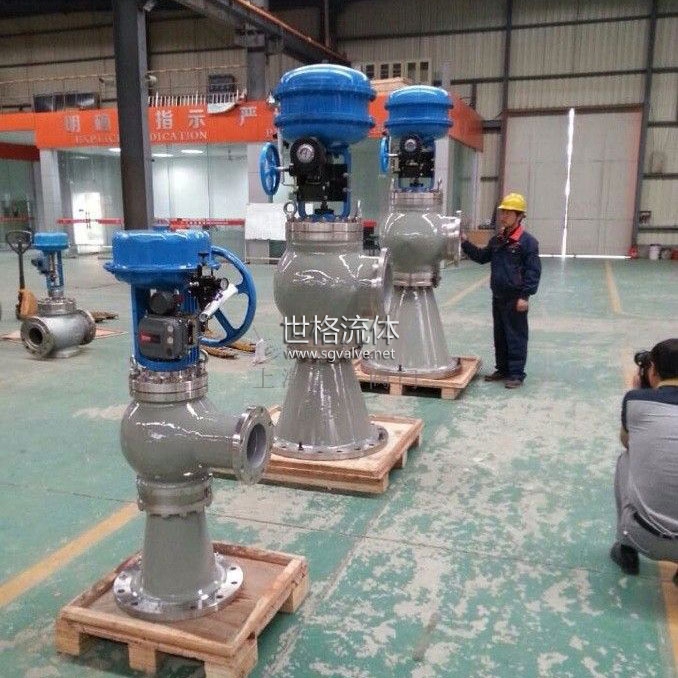

黑水调节阀是煤化工装置必不可少的重要设备之一，该阀长期在进出口压差很大的气、液、固三相流介质中使用。在确保调节特性前提下，无论是材质选择，还是结构设计，都体现出设计者对阀门要求耐腐蚀、抗冲刷、安全可靠工作的构思和措施。独特的流体结构设计、选用特殊工艺、材料配方和气动执行机构，使黑水灰水调节阀的性能更加稳定可靠。阀体材质可选用WCB、WC6-12、304、316L、双相钢、特种材料等。阀体可选择锻造或铸造。此阀完全可以替代国外的黑水、灰水调节阀。

二 结构特点：

1 流体：设计工艺上解决了旋涡难题，并保证了流体畅通。

2 共振套：设计共振套有效的解决了高压差产生的共振。

3 共振套工艺：共振套内腔设计了刮刀，有效的刮去了阀芯表面的结焦，防卡死功能。

4 阀杆：防旋涡设计，阀杆与阀芯采用机械连接。

5 阀芯与阀座：阀芯与阀座采用喷涂金刚石有效的解决了闪蒸、颗粒冲刷、气蚀等苛刻问题。

6 流道设计：进出口流道及变径区采用了热压式镶嵌喷涂金刚石解决了进出口流道冲刷、闪蒸、颗粒冲刷、 气蚀、硬裂等技术问题。

7 维护：设计结构维护拆装简便。

三 产品适用范围

黑水调节阀适于在大压差、强腐蚀、冲刷严重的气、液、固三相流介质中长期使用。
