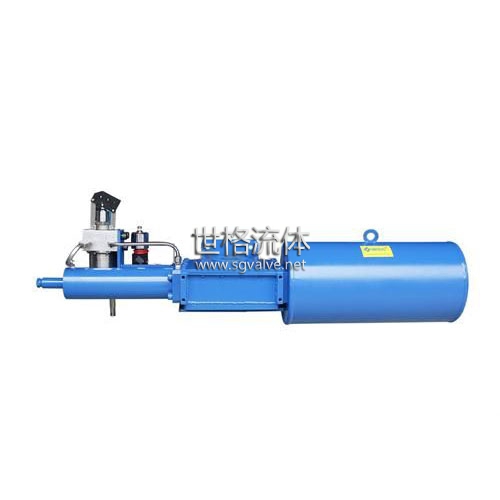

高压气动执行机构 特点

l专利设计的平行、双导向拨叉传动箱可为角行程的阀门提供较高的开启扭矩

l 平行、双导向杆可以承受横向负载并且对活塞杆起到支撑作用

l 组合结构轴承可以提供可靠、平稳的运行，并且延长了执行机构的使用寿命：

l 活塞轴承降低了活塞与缸壁之间的摩擦，可以使气缸达到自润滑的效果

l导向杆镀层具有高强度抗腐蚀性，使摩擦力降低至最低

l 气缸壁具有高强度抗腐蚀性和可靠性

l 内置式导向连接杆设计使气缸结构更为紧密

l 全封闭、全天候防护碳钢外壳坚固可靠，内部涂层具有防腐功能

l 外部行程限位螺栓在全程90±5°范围内精确可调

l 低迟滞性和快速响应加强了在调节工况的使用

l 提供非对称和对称式拨叉适用于不同特性的阀门

l 特殊涂层可用于海上平台和强腐蚀的环境中

l 可提供用于酸性气体的特 可选择控制功能?？? n 电子监测破管控制系统PLPG2010 n 高低压力监控及高低压关断控制 n ESD紧急关断、现场复位 n 防止误操作手柄设计，及高压、集成?？? n 控制系统整体绝缘、防止阴保电流流失 n 电气定位器、位置变送器 n 安全泄压阀及过滤器减压阀 n 一体式绝缘过滤配管接头、在线带压清洗

参数

1、 气源压力：低压（0.3-1MPa）；高压 （1-16MPa）

2、 气源介质：空气、氮气或非酸性气体(净化天然气)

3、 输出扭矩：单作用1000-250000Nm,双作用100-550000Nm

4、 作用方式：单、双作用，

5、 手动 液压式手动泵、可提供独立测试功能的液压手动装置

6、 适用环境：标准范围：-30至100℃（-20至210℉）可选范围：-55至150℃（-65至300℉

7、 执行机构防护等级 IP68 全天候户外

8、 防爆等级：Exd IIC T4/T6

9、 不锈钢气控箱：防护等级IP65

10、 电气附件：电磁阀、限位开关盒、位置变送器、接线盒

11、 应用：开关、调节、ESD、快速关断、保位调节

12、 适用阀门类型：90°角行程,球阀、蝶阀、旋塞阀或风门挡板
