气动执行器产品说明：

驱动刀闸阀，满足阀门要求的推力大小和行程长度 分为单作用和双作用

连接处可按阀门尺寸特殊加工

低温型产品可用于 -40℃~80℃ 高温型产品可用于 20℃~120℃

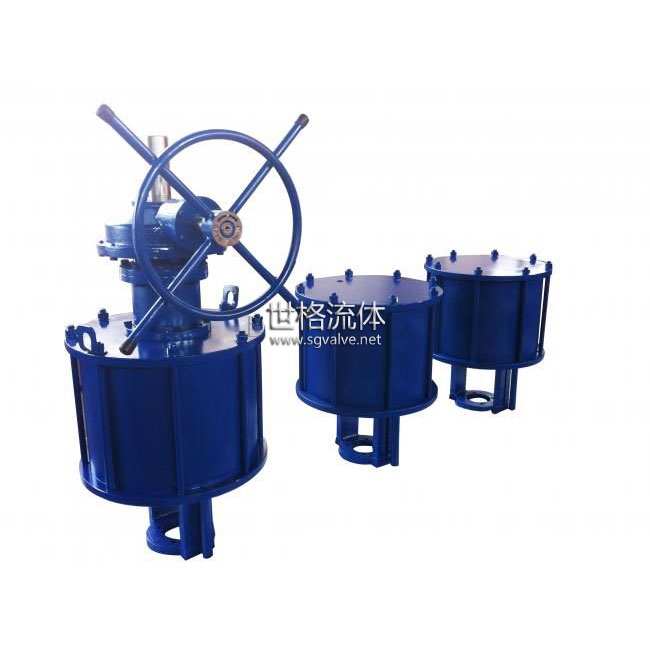

执行器可加装侧面手轮，液压手动装置，涡轮式手操器

JTZS气动执行器
JTZS执行机构是一种双作用和单作用气缸活塞执行机构。它的供气压力大于薄膜执行机构的供气压力，故输出力较大，通常使用在高压调节阀上，如执行机构要用于比例控制，则需带双作用气动阀门定位器。

技术参数和性能
型 号： 不带手轮机构JTZS20 、JTZS30、 JTZS45  JTZS56等
带手轮机构JTZS20S 、JTZS30S 、JTZS45S
结构型式： 无弹簧活塞执行机构
汽 缸： QT450-10
支 架： WCB、ZG0Cr18Ni9(CF8)
活塞推杆: 无手轮机构为不锈钢，带手轮机构为碳钢（镀铬）
导向衬套： 青铜QSn6.5-0.1
密 封 圈： 丁睛橡胶
输入信号：（带定位器）标准0.02～0.10MPa
分 程： 0.02～0.06Mpa 0.06～0.10Mpa
供气压力： 0.02～0.07 Mpa
气源接头： Rc1/4
环境温度： -30～+70℃
附 件： VPP双作用气动阀门定位器
侧装手轮机构，限位开关、阀位传送器等。
性 能： （带定位器）
回 差： 0.75%
死 区： 0.2%
线 性： ±1%

技术规格：
