0577-66998070
口径：
特点：

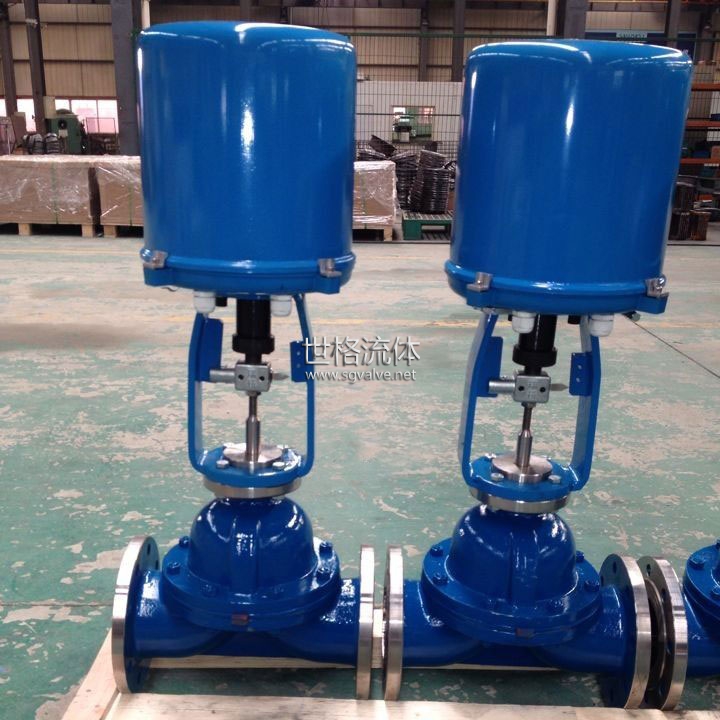

电动调节阀适用于高粘度流体、悬浮软性颗粒、纤维介质和有毒介质的调节。在许用压差范围内也可作为切断阀用。流量特性为近似快开特性。自动隔膜阀的阀体流道平滑，节流元件为弹性隔膜，额定流量系数比一般调节阀大。弹性隔膜又起密封作用，无泄漏，因此，隔膜阀的阀盖无填料函，结构简单，维修方便，且介质不与外界接触，所以也可用于有毒介质和污染介质的调节。采用耐腐蚀衬里的阀体和耐腐蚀隔膜的隔膜阀，可避免衬里母体一金属阀体的腐蚀。适用于强酸、强碱和强腐蚀性介质的调节。
阀体衬里和隔膜材料的组合
|
阀体材料
|
衬里材料
|
隔膜材料
|
使用温度
|
适用场合
|
|
铸铁
|
无
|
氯丁橡胶
|
0～65℃
|
无腐蚀性介质、水及研磨剂，泥浆类介质。
|
|
ZG230-450
|
F46
|
F46
|
-20～150℃
|
强酸、强碱、强氧化剂和一般有机溶剂，不适用于泥浆介质。
|
|
铸不锈钢 ZG1G18Ni9Ti |
无
|
F46
|
-20～200℃
|
一般酸，碱有机溶剂等介质。
|

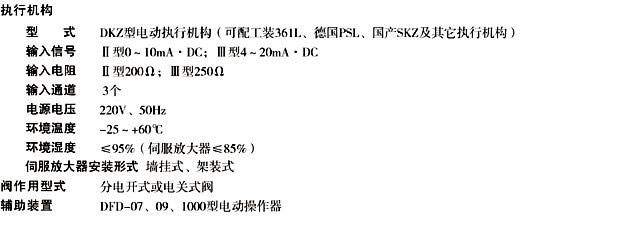

电动调节阀执行机构配置
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
电动执行机构
|
DKZ-310
|
DKZ-410
|
DKZ-510
|
||||||||
|
电子式电动执行机构
|
SKZ-310
|
SKZ-310
|
SKZ-310
|
||||||||
Kv值、额定行程、允许压差
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
|
行程(mm)
|
10
|
16
|
25
|
40
|
60
|
|||||||
|
关闭时允许最大压力
|
||||||||||||
|
允许公差
|
P1=ΔP
|
1.0
|
1.6
|
1.0
|
1.0
|
1.0
|
1.0
|
0.6
|
1.0
|
0.88
|
||
|
P1=P2
|
1.0
|
1.0
|
1.0
|
0.6
|
0.75
|
0.5
|
0.25
|
0.6
|
0.45
|
|||
安装、使用注意事项
·电动隔膜阀应垂直安装于管道上，体积重量较大的以及使用在振动场合时应加支承和夹固。
·电动隔膜阀一般应设有旁通管路，以便在隔膜发生故障或维修时能转成旁路操作，使生产过程正常
进行，在一般不重要场合，装设手轮机构后可以省略旁通管路，以进行手动操作，同时可限制阀门
开度，当手轮机构停止使用时，应恢复到原空档位置，以利于自控系统的正常进行。
·清洗管道时，调节应处于最大开度，以便排除管道内污物。
·如阀体衬有防腐层，安装在管道上时，应采用耐腐蚀软垫，并注意不使阀体法兰密封面受损。
·对隔膜及衬里应定期检查，防止因腐蚀和破裂而损坏其它零件和造成事故。
外形尺寸
|
公称通径 DN mm
|
外形安装尺寸mm
|
|||
|
A
|
H1
|
H2
|
L
|
|
|
15
|
460
|
578
|
47.5
|
140
|
|
20
|
578
|
52.5
|
145
|
|
|
25
|
583
|
57.5
|
155
|
|
|
32
|
460
|
588
|
67.5
|
165
|
|
40
|
612
|
72.5
|
190
|
|
|
50
|
612
|
80
|
210
|
|
|
65
|
460
|
|
90
|
240
|
|
80
|
695
|
97.5
|
270
|
|
|
100
|
787
|
107.5
|
335
|
|
|
125
|
460
|
889
|
123
|
375
|
|
150
|
896
|
140
|
410
|
|
