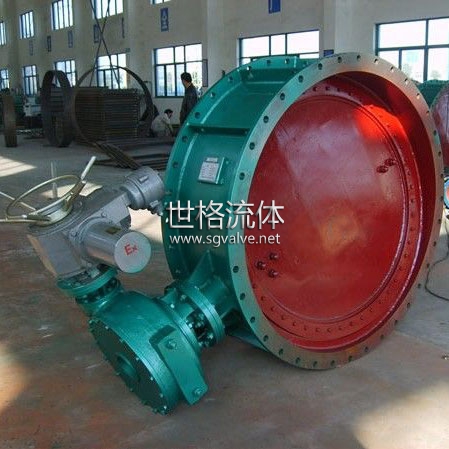

ZKJC-2.5电动快速煤气切断阀概 述：

ZKJC-2.5电动快速煤气切断阀为自力式启闭设备，是我公司引进先进技术，结合国内加热炉实际情况进行开发设计的新产品，是加热炉系统中防止煤气或空气管道失压而引起火焰回火或煤气外泄等重大事故发生有效、理想的安全装置。具有结构简单，操作灵敏可靠，操作维护方便、密封性能好、切断速度快及阻力小等优点。并可现场检测和调整切断极限压力，该阀属冶金、石化、电站等行业的燃气炉控制系统中不可缺少的安全设备。 工作原理： 1、ZKJC-2.5电动快速煤气切断阀是一种快速执行器，可与电动单元组合仪表配套使用，具有结构简单，操做方便，流阻小，口径打等优点。 2、ZKJC-2.5电动快速煤气切断阀可减轻劳动强度，且达到安全生产的节能作用。 3、当电动装置接到阀关信号通电时，电动装置输出轴回转一个84°，通过联轴器使阀杆也回转一个84°，通时阀杆带动阀板回转。使阀板处于关闭位置，此时电动装置的限位开关断开，同时送出一个信号。 ZKJC-2.5电动快速煤气切断阀由煤气或空气管道压力通过曲压管进入相应压力感应装置，自动感应煤气和空气管道压力，当任一管道压力将低于原设定压力值时，连接在压力感应装置上的打击重锤同时脱离压力感应装置的约束，打击在钩杆上，挂靠在钩杆上的重锤同时脱离钩杆约束跌落后带动阀轴转动，使阀门迅速关闭的目的，同时限位开关出报警信号，增加一个电磁阀可衬行远离自动控制。欲将阀门恢复工作状态时，需现场手动操作。 ZKJC-2.5电动快速煤气切断阀主要性能参数： 公称压力：0.25MPa 工作温度：-20-180℃ 泄流量：≤10-4 阀板转角：84° 启闭时间：阀门公称通径小于DN500启闭时间为2-5S 阀门公称大于：DN1800启闭时间为4-15S 电装装置;Z型电动装置 电压：380V 电懂装置技术参数和原理接线图请参照电动装置使用说明
